VTS BIM – новые технологии при проектировании систем вентиляции и кондиционирования воздуха

Бурное развитие информационных технологий привело к появлению принципиально нового подхода в архитектурно-строительном проектировании. Building Information Modeling(BIM)- технология информационного моделирования объектовявляется развитием хорошо известной сегодня системы автоматизированного проектирования (САПР). Основным отличием от последней, помимо трехмерного черчения, является наличие у модели базы данных, содержащей подробную информацию о технологических, технических, архитектурных, инженерно-строительных, сметных, экономических характеристиках объекта. В зависимости от конкретных требований база может дополняться юридической, эксплуатационной, экологической и другой информацией.

Итак, развитие BIM технологий – логичный и необратимый процесс эволюции и прогресса в технологиях проектирования и строительства в стремлении сократить время реализации инвестиционных проектов. Применение BIM технологий позволяет организовать поставки компонентов в системе «Just in time», использовать эффективные методы экономии всех видов энергии, оптимизировать инвестиционные и эксплуатационные расходы. Использование BIM технологий ускоряет весь процесс проектирования и реализации инвестиционных проектов.

Building Information Modeling (BIM) – это есть разумное сосредоточение многочисленной информации об инвестиции в одном месте в рамках одной цифровой модели. BIM представляет собой цифровое отражение физических и функциональных свойств, как всего объекта, так и отдельных элементов инфраструктуры или компонентов, использованных при его возведении.

На рынке в настоящее время доступно большое число программ,поддерживающих концепцию BIM. Среди них можно назвать следующие: Autodesk Revit®, Graphisoft ArchiCAD®, BIMVision®, Nemetschek Allplan®, Nemetschek Vectorworks®, Tekla Structures®, SketchUp®.

В отрасли MEP (Mechanical, Electrical, Plumbing) наиболее распространёнными являются модели в формате RFA (Revit®). Данный формат файлов позволяет разработать многоотраслевую, параметрическую цифровую модель здания, благодаря чему возможно выполнение различных аналитических расчетов (например, энергетических, прочностных, эксплуатационных и т.п.), проводимых для оптимизации инвестиционных затрат, перед началом строительных работ. Качество производимых расчетов напрямую зависит от точности и достоверности данных, заложенных в модели.Поэтому представители всей отрасли проектирования стремятся к тому, чтобы использовать базы данных от производителей, поскольку они содержат все необходимые параметры, характеризующие отдельные элементы объекта и его инфраструктуры.

Базы данных от производителей
Всё больше производителей различного оборудования предоставляют цифровые модели своих изделий. Однако, часто представляются лишь примерные модели или модели, содержащие основные, номинальные рабочие параметры и примерные способы подключения к инженерным системам здания. Такие цифровые модели уместны в основном для технически простых устройств.


Цифровые модели агрегатов для вентиляции и кондиционирования воздуха компании VTS

Проектирование системы обеспечения микроклимата сооружения, включающая  агрегаты для вентиляции и кондиционирования воздуха и сеть воздуховодов должно обязательно производиться в комплексе. Для этого необходимо, что бы уже в начальной стадии проекта, для каждого помещения был определены параметры воздухообмена и обслуживаемая его система вентиляции.

Часто бывает так, что первоначальные данные претерпевают значительные изменения во время реализации проекта. Изменяются планы прокладки и обвязки трубопроводов, схемыподведения электроснабженияк вентиляционному агрегату, а также путиподключения к нему воздуховодов.

Регулярно типовые базы данных оборудования от производителей содержат неактуальные, т.е. неприспособленные к внесенным в проект изменениям параметры, что, в свою очередь, может приводить к ошибкам в расчетах инженерных сетей.Эти базы данных, правда, могут изменяться вручную, однако этот процесс требует значительных временных затрат.

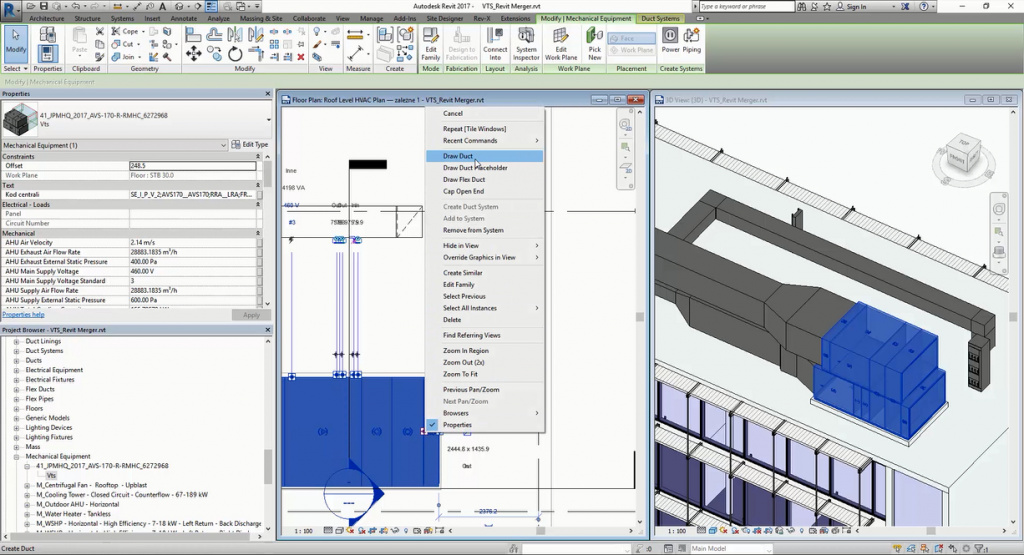

Фото 2. Моделирование воздуховодов, подводимых к вентиляционной установке VENTUS

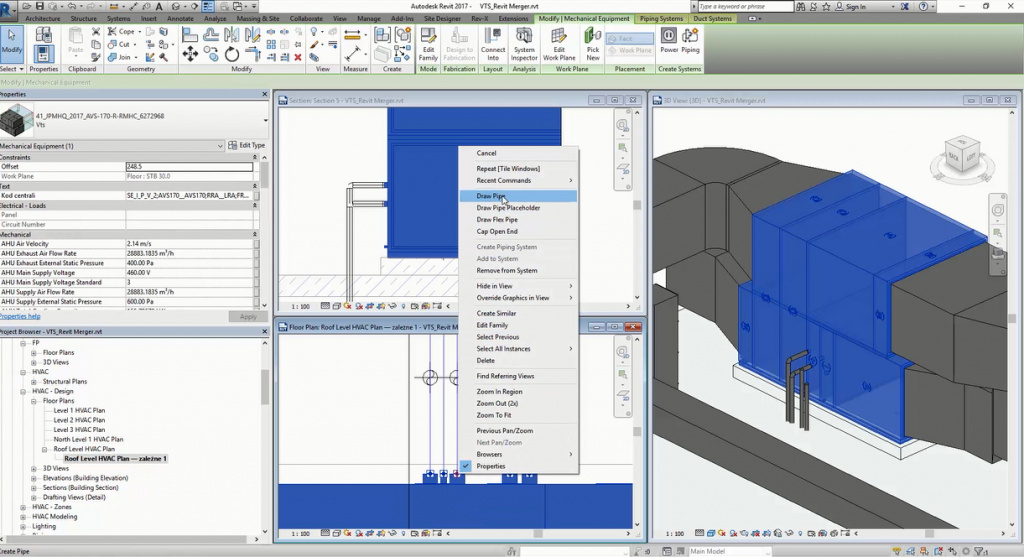

Фото 3. Пример моделирования гидравлических присоединений для вентиляционных агрегатов  VENTUS

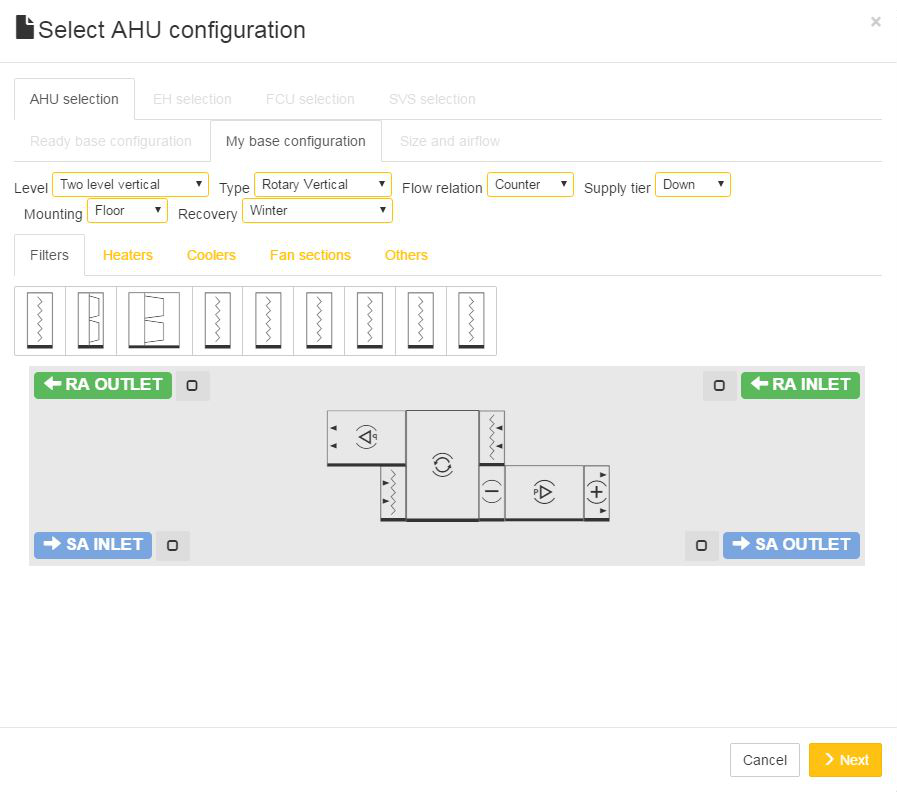

Компания VTS, понимая специфику работы и потребности проектировщиков, пошла по пути создания цифровых моделей агрегатов для вентиляции и кондиционирования типоряда VENTUS в режиме он-лайн. Это стало возможнымблагодаря внедрению новой программы подбора оборудования ClimaCAD OnLine 4.0, которая может генерировать файлы в формате RFA.

Цифровые модели вентиляционных установок содержат всю необходимую техническую информацию для расчёта и присоединения (connector):

• к системам воздуховодов;

• к трубопроводов обвязки;

• к системе канализации;

• к системам электроснабжения.

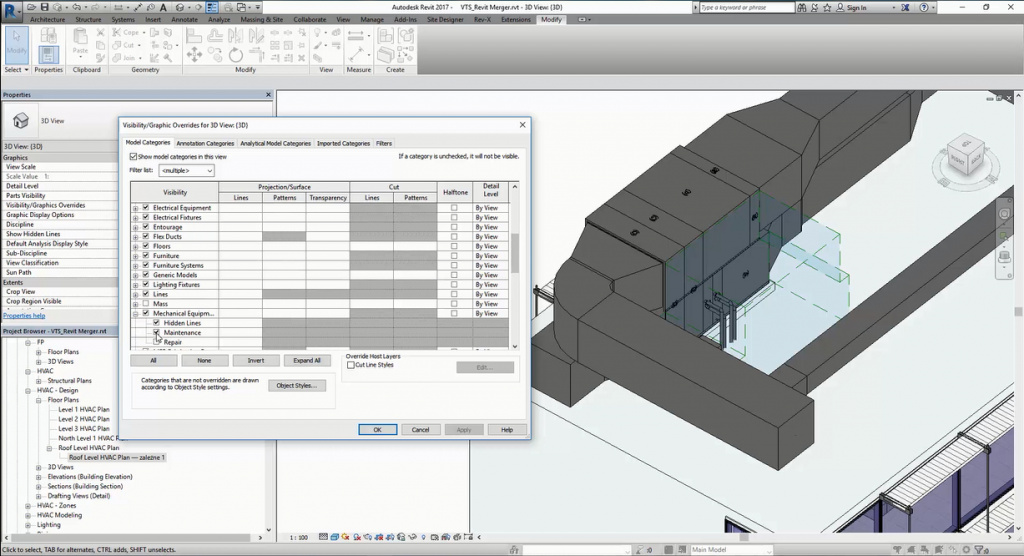

  Кроме того модели содержатвсе габаритные и присоединительные размеры, информацию о зоне обслуживания устройства (maintenance) и сервисной зоне (repair).

  По пожеланию пользователя, все параметры могут быть представлены или в соответствии с европейской илис американскойсистемами единиц измерения. Всеприсоединения (connectors) могут использоваться в режиме Preset или Calculating без потери данных.

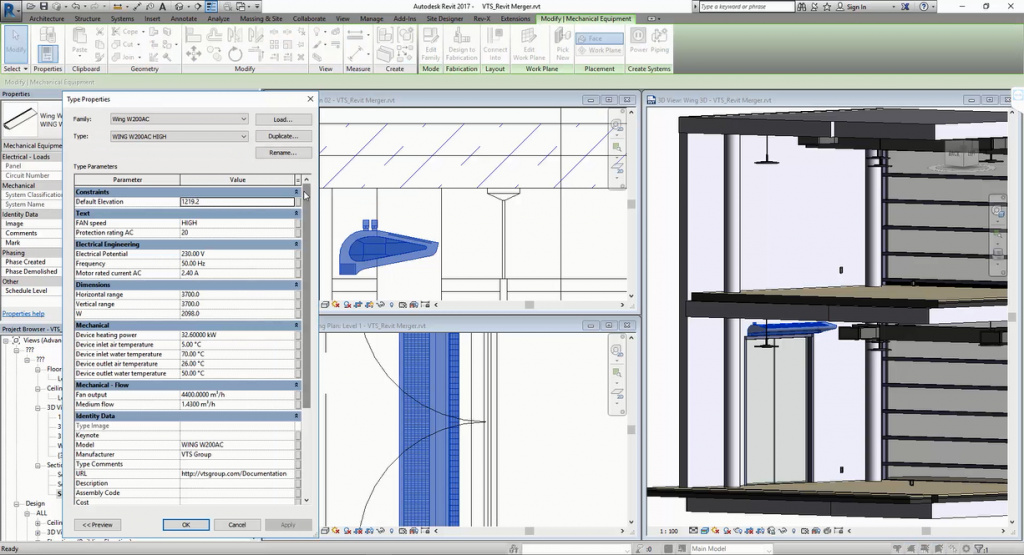

Цифровые модели воздушных завес WING и воздушно-отопительных агрегатов VOLCANO.

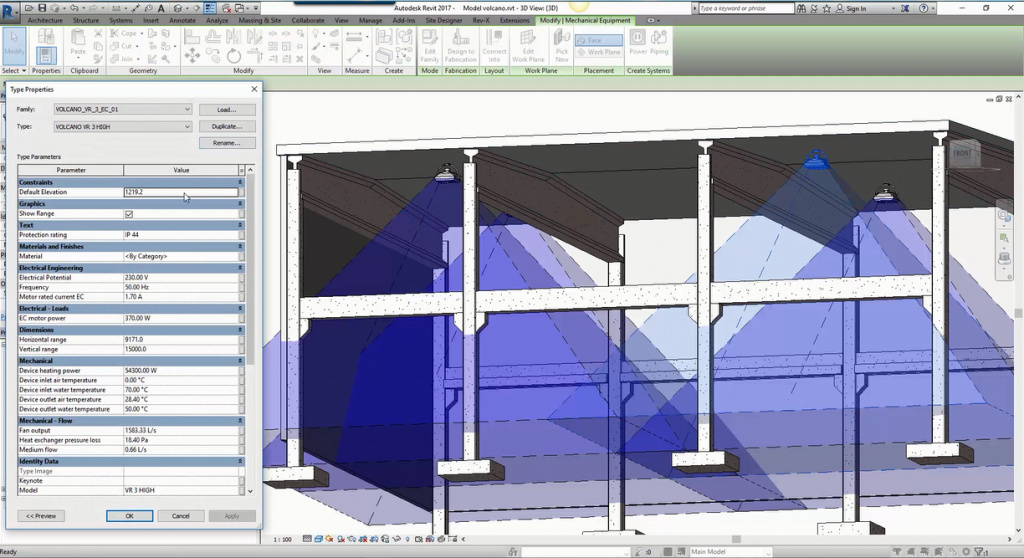

Компания VTS предоставляет также цифровые модели воздушных завес WING и нагревателей воздуха VOLCANO. Модели содержат электрические и гидравлические присоединения с соответствующими техническими данными. Представление оборудования в Revitвыполненотаким образом, чтобы облегчить проектировщику интуитивный выбор правильного варианта его монтажа. Для агрегатов VOLCANO доступен выбор произвольного угла наклона устройства относительно горизонтали, а также демонстрациядальнобойности воздушной струи. Визуализация диапазона дальности воздушной струи облегчит проектировщику размещение оборудования так, чтобы они соответствовали требованиям и критериям проекта.

Предоставление компанией VTS, так называемых, семейств для среды Autodesk Revit® значительно облегчает проектировщикам моделирование инженерных систем здания на основе использования одной и той же платформы. В настоящее время генератор цифровых моделей оборудования он-лайн от VTS представляет собой уникальное решение в среде BIM. Он обеспечивает создание моделейагрегатов для вентиляции и кондиционирования воздуха типоряда VENTUS практически «в текущем режиме» в произвольной конфигурации и с произвольными параметрами.
